Spojenia prenosu energie sú rozhodujúcimi komponentmi v rôznych priemyselných aplikáciách, ktoré sú zodpovedné za vysielanie energie z jedného hriadeľa do druhého, pričom sa prispôsobujú vibráciám vyrovnania a tlmenia. Ako dodávateľ prenosu energie chápem dôležitosť zabezpečenia výkonnosti a spoľahlivosti týchto spojov. V tomto blogovom príspevku sa ponorím do metód testovania výkonnosti pre spojky prenosu energie, ktoré používame na zaručenie produktov Top - Notch pre našich zákazníkov.
1. Testovanie momentu prenosu momentu
Krútiaci moment je primárny parameter, ktorý musí zvládnuť spojenie s prenosom energie. Na testovanie krútiaceho momentu - vysielacia kapacita spojky používame testovací stroj krútiaceho momentu. Tento stroj aplikuje postupne zvyšujúci sa krútiaci moment na spojenie, až kým nedosiahne menovitý krútiaci moment alebo zlyhá.
Spojenie medzi dvoma hriadeľmi sme nastavili na testovacom stroji. Jeden hriadeľ je pripojený k motoru, ktorý poskytuje hnaciu silu, a druhý je pripojený k zaťaženiu, ktorá meria krútiaci moment. Monitorovaním krútiaceho momentu a rýchlosti otáčania počas testu môžeme určiť, či spojenie dokáže prenášať požadovaný krútiaci moment bez pošmyknutia alebo nadmernej deformácie.

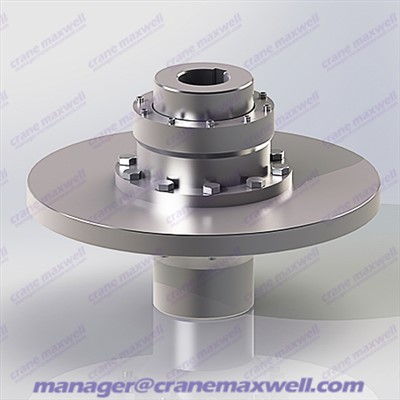

Napríklad v prípade nášhoSpojka brzdového bubna, vykonávame rozsiahle testy prenosu krútiaceho momentu. Tieto spojky sa často používajú v ťažkých služobných aplikáciách, na ktorých je zapojený vysoký krútiaci moment, napríklad v banských zariadeniach alebo vo veľkých výrobných strojoch. Prostredníctvom týchto testov môžeme zabezpečiť, aby spojenie zvládli konkrétne požiadavky na krútiaci moment týchto aplikácií.
2. Testovanie kompenzácie nesprávneho vyrovnania
V aplikáciách Real - World sú šachty zriedka dokonale zarovnané. Spojy prenosu energie musia byť schopné kompenzovať rôzne typy vyrovnania vrátane uhlových, rovnobežných a axiálnych vyrovnaní.
Na testovanie kompenzácie uhlového vyrovnania používame špeciálne príslušenstvo, ktoré nám umožňuje nastaviť špecifický uhol medzi dvoma hriadeľmi spojenými spojkou. Potom spúšťame spojenie určitou rýchlosťou a zmerajme účinnosť prenosu energie a rozdelenie napätia v rámci spojky. Ak spojenie dokáže hladko vysielať energiu s minimálnym dodatočným napätím pri stanovenom uhlovom vyrovnaní, prechádza testom.
Pri testovaní paralelného vyrovnania sa pohybujeme jedným hriadeľom rovnobežným s druhým v určitej vzdialenosti. Podobne ako v teste uhlového vyrovnania, monitorujeme výkonnosť spojenia z hľadiska prenosu energie a úrovní stresu. Testovanie axiálneho nesprávneho vyrovnania zahŕňa pohyb jedného hriadeľa axiálne v porovnaní s druhým a pozorovanie toho, ako sa spojka vyrovnáva so zmenou.
NášGiicl Drum Gear Couplingje navrhnutý tak, aby zvládol určitý stupeň nevyrovnania. Prostredníctvom týchto testov kompenzácie nesprávneho vyrovnania môžeme presne určiť limity spojenia a zabezpečiť, aby spĺňali požiadavky aplikácií, v ktorých je pravdepodobné, že dôjde k nesprávnemu vyrovnaniu, napríklad v dopravných systémoch alebo čerpadlách.
3. Testovanie tlmenia vibrácií
Vibrácie môžu spôsobiť predčasné opotrebenie a zlyhanie spojov a iných pripojených komponentov. Tlmenie vibrácií je preto dôležitým aspektom výkonu spojiek prenosu energie.
Používame vibračné senzory na meranie úrovní vibrácií v rôznych bodoch spojenia počas prevádzky. Spojenie prevádzkujeme pri rôznych rýchlostiach a pri rôznych zaťaženiach, aby sme simulovali prevádzkové podmienky v reálnom svete. Porovnaním úrovní vstupných vibrácií (z hnacieho hriadeľa) a úrovňami vibrácií výstupu (pri poháňanom hriadele) môžeme vyhodnotiť schopnosť tlmenia vibrácií väzby.

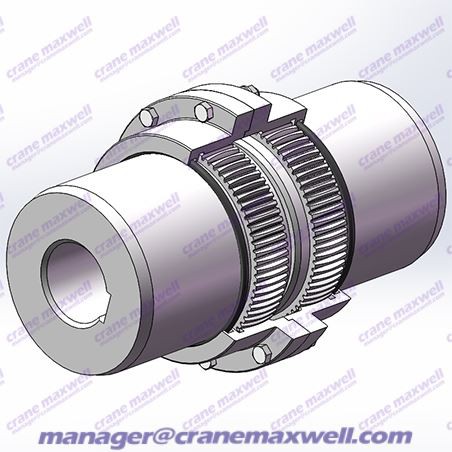

Napríklad, ak má vstupné vibrácie vysokú amplitúdu a výstupné vibrácie majú výrazne nižšiu amplitúdu, znamená to, že väzba účinne tlmí vibrácie. NášAPI štandardné prepojenie prevodových stupňovpodlieha prísnemu testovaniu tlmenia vibrácií. Tieto spojky sa bežne používajú v ropnom a plynárenskom priemysle, kde minimalizácia vibrácií je rozhodujúca pre bezpečnosť a spoľahlivosť zariadenia.
4. Testovanie únavy
Spojenia sú vystavené opakovanému zaťaženiu počas ich životnosti, čo môže viesť k únavovej zlyhania. Testovanie únavy je nevyhnutné na určenie trvanlivosti spojenia pri cyklickom zaťažení.
Používame testovací stroj na únavu, ktorý na spojenie aplikuje cyklické zaťaženie. Zaťaženie môže byť vo forme krútiaceho momentu, axiálnej sily alebo kombinácie oboch. Stroj beží na veľké množstvo cyklov, zvyčajne v poradí miliónov v závislosti od očakávanej životnosti prepojenia.
Počas testu monitorujeme spojenie pre akékoľvek príznaky iniciácie alebo šírenia trhlín. Ak spojenie vydrží bez značného poškodenia určený počet cyklov, spĺňa naše požiadavky na odpor na únavu. Toto je obzvlášť dôležité pre spojky používané pri aplikáciách vysokej rýchlosti alebo kontinuálnej prevádzky, pretože sú náchylnejšie na únavu zlyhania.
5. Testovanie teploty
Teplota spojky môže počas prevádzky zvýšiť v dôsledku trenia a straty energie. Vysoké teploty môžu ovplyvniť vlastnosti materiálu spojky a viesť k predčasnému zlyhaniu.
Počas prevádzky používame teplotné senzory na meranie teploty v rôznych častiach spojenia. Spojenie spúšťame pri rôznych rýchlostiach a zaťaženiach a zaznamenávame zmeny teploty v priebehu času. Ak teplota presahuje určitý limit, naznačuje to, že môžu existovať problémy s dizajnom alebo mazaním spojenia.
Napríklad v niektorých aplikáciách s vysokou rýchlosťou môže byť zvýšenie teploty kritickým faktorom. Vykonaním testovania teploty môžeme optimalizovať návrh spojky a zvoliť vhodné mazivo, aby sme zaistili, že spojenie funguje v bezpečnom teplotnom rozsahu.
6. Testovanie materiálu
Výkon spojenia prenosu energie tiež veľmi závisí od kvality jeho materiálov. Vykonávame rôzne materiály, vrátane testovania tvrdosti, testovania v ťahu a analýzy chemického zloženia.
Testovanie tvrdosti nám pomáha zabezpečiť, aby materiál mal vhodnú tvrdosť, aby odolal zaťaženia a opotrebenia. Testovanie v ťahu meria pevnosť a ťažnosť materiálu. Analýza chemického zloženia overuje, že materiál spĺňa špecifikované normy.
Vykonaním týchto materiálových testov si môžeme vybrať tie najlepšie materiály pre naše spojky a zabezpečiť, aby mali požadované mechanické vlastnosti pre rôzne aplikácie.
Záver
Ako dodávateľ spojenia prenosu výkonu berieme testovanie výkonnosti veľmi vážne. Kombináciou testovania prenosu krútiaceho momentu, testovania kompenzácie nesprávneho vyrovnania, testovania tlmenia vibrácií, testovania únavy, testovania teploty a testovania materiálu môžeme zabezpečiť, aby naše spojky spĺňali štandardy najvyššej kvality.
Ak ste na trhu s vysokými - výkonovými prenosovými spojkami, radi by sme sa s vami porozprávali. Náš tím expertov vám môže pomôcť vybrať správne spojenie pre vašu konkrétnu aplikáciu a odpovedať na akékoľvek otázky, ktoré môžete mať. Neváhajte a oslovte nás na diskusiu o nákupe.
Odkazy
- Príručka strojného inžinierstva, CRC Press
- Normy pre spojky prenosu energie, publikácie ISO
