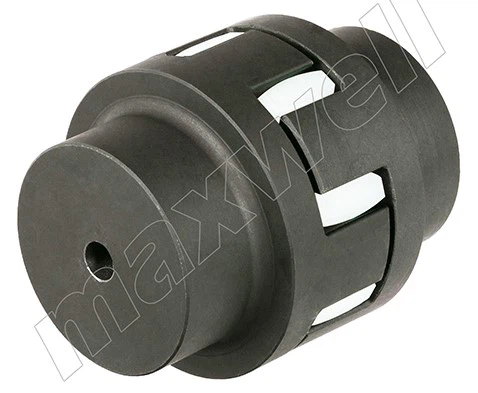

Pružná spojka Spider
Spider Flexible Coupling sú vysoko flexibilné, bezúdržbové-spojky. Využívajú stredové podložky v tvare quincunx{2}}, ktoré sa deformujú ako pružiny (zvyčajne vyrobené z polyuretánu alebo nylonu), čím poskytujú vynikajúce odpruženie a tlmenie vibrácií. Automaticky opravujú aj nesprávne zarovnanie pri inštalácii.
Počas prenosu sa krútiaci moment z rotujúceho hnacieho hriadeľa prenáša cez polovičné-spojky na pružné teleso a potom na hnaný hriadeľ. Pružné spojky Spider sa bežne používajú v motoroch, čerpadlách, ventilátoroch a obmedzovačoch rýchlosti na dosiahnutie hladkého a spoľahlivého prenosu sily.
Základné informácie
| Model produktov | Flexibilná spojka XL Spider | materiál | polyuretán |
| Maximálna rýchlosť | 19000 ot./min | Spojovací materiál | Liatina, hliníková liatina, tvárna liatina |
| Maximálny povolený krútiaci moment | 18650N.m | Doručenie | 30-35 dní |
| Priemer otvoru hriadeľa | 6-200 mm | Záručná doba | 24 mesiacov |
Spojovacie diely Spider
Kovová príruba:zvyčajne vyrobené z hliníkovej zliatiny alebo ocele, spojené s hnacím hriadeľom a hnaným hriadeľom na oboch koncoch, s otvormi pre skrutky alebo drážkami na upevnenie.
Pavúčí elastomér:jadrový nárazníkový prvok, vyrobený z vysoko elastického polyuretánu alebo gumy, s radiálnou štruktúrou Spider, uložený medzi dvoma prírubami.
Upínacia zostava:skrutka alebo svorka, aby sa zabezpečilo, že elastomér tesne prilieha k prírube, aby sa zabránilo skĺznutiu.
Rozsah veľkých podnikov
široké uplatnenie technológie
vysokokvalitné{0} prispôsobené služby
Vysokokvalitné{0}produkty
pokročilé vybavenie
profesionálny tím
jedno{0}}riešenie
Kroky inštalácie elastického prvku Spider
• Skontrolujte spojku: uistite sa, že dve polovice pružnej spojky Spider nie sú poškodené a otvor hriadeľa sa zhoduje s hriadeľom.
• Zarovnajte os: skúste zarovnať dva hriadele (na kalibráciu môžete použiť číselník, aby ste znížili následné opotrebovanie).
• Inštalácia podložky zo slivkového kvetu: Vložte pružný prvok pavúka do drážky na jednej polovici spojky. Jemne zatlačte na druhú polovicu spojky, aby ste úplne zapustili pružný prvok pavúka (vyhnite sa silnému nárazu, aby ste predišli deformácii).
• Dotiahnite skrutky: spojovacie skrutky dotiahnite rovnomerne v diagonálnom poradí, aby ste zabezpečili rovnomernú silu.
• Manuálny test otáčania: otáčajte pružnou spojkou Spider, aby ste skontrolovali zaseknutie alebo abnormálne trenie.
Pracovný princíp
Prenos krútiaceho momentu: Výkon sa privádza cez aktívnu bočnú prírubu, stláča pružný prvok pavúka a šmyková deformácia elastoméru sa využíva na prenos krútiaceho momentu na prírubu hnanej strany.
Kompenzácia odchýlky:
• Radiálna odchýlka: Bočná deformácia elastoméru absorbuje odchýlku osi.
• Uhlová odchýlka: Štruktúra pavúka elastického prvku umožňuje malú uhlovú odchýlku medzi prírubami (zvyčajne menšia alebo rovná 3 stupňom).
• Axiálna odchýlka: Stlačenie/natiahnutie elastoméru sa prispôsobí axiálnemu posunu.
Tlmenie vibrácií a tlmenie: Elastomér absorbuje vibrácie a okamžitý náraz, aby chránil prevodový systém.
služby, ktoré ponúkame
Prispôsobenie a dizajn
Rozumieme vašim špecifickým potrebám a navrhneme vám prispôsobený produktový plán na základe vašich požiadaviek. Po dokončení plánu ho zadáme do výroby.
Výroba a montáž
Po dokončení plánu spustíme výrobu a poskytneme zákazníkom relevantné fotografie a videá, čo vám umožní zúčastniť sa na každom kroku výrobného procesu.
Kontrolné a testovacie stroje
Všetky výrobky musia byť pred opustením továrne skontrolované inšpektormi kvality a všetky musia prejsť testom vyváženia pred opustením továrne.
Balenie a doprava
Informujte zákazníkov o prepravných informáciách, zabaľte tovar do hrubých drevených škatúľ a prepravte ho po mori alebo po železnici, aby ste zabezpečili bezproblémové doručenie tovaru.

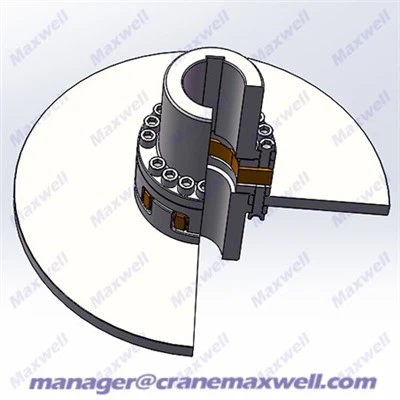

Naše produkty
Výrobca spojok Spider
Crane Maxwell Co., Ltd.sa zameriava na poskytovanie vysoko{0}}presných a{1}}kvalitných spojok pre priemyselnú oblasť, ako aj rôzneho príslušenstva k žeriavom.
Povedzte nám svoje potreby, naši profesionálni inžinieri budú okamžite reagovať a spolupracovať s vami pri výbere a výpočte vhodnejších produktov spojky, aby ste lepšie realizovali svoj koncept hriadeľového prevodu.
Naša adresa
Mesto Xinxiang, provincia Henan, Čína
Telefónne číslo
+8615936560589
E-e-mail
manager@cranemaxwell.com
Spider spojkaKreslenie
Technické parametre
| model | Nominálny Krútiaci moment N.m |
Prípustná rýchlosť ot./min |
Priemer otvoru hriadeľa d,d2 mm |
Dĺžka otvoru hriadeľa L mm |
L0 mm |
D mm |
D1 D2 mm |
D3 mm |
d1 d2 mm |
E mm |
S mm |
Radiálna kompenzácia mm |
Axiálna kompenzácia mm |
Moment zotrvačnosti kg.㎡2 |
hmotnosť kg |
Materiál |
| XL0 | 7.5 | 19000 | 6-16 | 11 | 35 | 30 | 30 | - | - | 13 | 1.5 | 0.2 | 1.0 | 0.00005 | 0.10 | Liaty hliník |
| XL1 | 10 | 14000 | 6-19 | 25 | 66 | 40 | 32 | 40 | 24 | 16 | 2 | 0.4 | 1.2 | 0.00008 | 0.30 | |
| XL2 | 35 | 10600 | 8-24 | 30 | 78 | 55 | 40 | 55 | 28 | 18 | 2 | 0.8 | 1.4 | 0.0002 | 0.61 | |
| XL3 | 95 | 9500 | 8-28 | 35 | 90 | 65 | 48 | 65 | 38 | 20 | 2.5 | 1.0 | 1.5 | 0.0007 | 1.00 | |
| XL4 | 190 | 8500 | 10-38 | 45 | 114 | 80 | 66 | 78 | 45 | 24 | 3 | 1.0 | 1.8 | 0.002 | 2.08 | Liatina |
| XL5 | 265 | 8000 | 10-42 | 50 | 126 | 95 | 75 | 94 | 55 | 26 | 3 | 1.0 | 2.0 | 0.004 | 3.21 | |
| XL6 | 310 | 7100 | 10-48 | 56 | 140 | 105 | 85 | 104 | 60 | 28 | 3.5 | 1.4 | 2.1 | 0.006 | 4.41 | |
| XL7 | 410 | 6300 | 15-55 | 65 | 160 | 120 | 98 | 118 | 70 | 30 | 4 | 1.4 | 2.2 | 0.012 | 6.64 | |
| XL8 | 625 | 5600 | 15-65 | 75 | 185 | 135 | 115 | - | - | 35 | 4.5 | 1.4 | 2.6 | 0.025 | 10.13 | |
| XL9 | 1280 | 4750 | 20-75 | 85 | 210 | 160 | 135 | - | - | 40 | 5 | 1.8 | 3.0 | 0.054 | 16.03 | |
| XL10 | 2400 | 3750 | 30-90 | 100 | 245 | 200 | 160 | - | - | 45 | 55 | 1.8 | 3.4 | 0.139 | 27.50 | |
| XL11 | 3300 | 3350 | 30-115 | 110 | 270 | 225 | 180 | - | - | 50 | 6 | 1.8 | 3.8 | 0.245 | 38.50 | Tvárna liatina |
| XL12 | 4800 | 3000 | 40-125 | 120 | 295 | 255 | 200 | - | - | 55 | 6.5 | 2.2 | 4.2 | 0.435 | 54.0 | |
| XL13 | 6650 | 2650 | 40-145 | 140 | 340 | 290 | 230 | - | - | 60 | 7 | 2.2 | 4.6 | 0.85 | 81.8 | |
| XL14 | 8600 | 2360 | 40-160 | 155 | 375 | 320 | 255 | - | - | 65 | 7.5 | 2.2 | 5.0 | 1.4 | 109.7 | |
| XL15 | 12800 | 2000 | 60-180 | 175 | 425 | 370 | 290 | - | - | 75 | 9 | 2.2 | 5.7 | 2.72 | 162.7 | |
| XL16 | 18650 | 1800 | 85-200 | 195 | 475 | 420 | 325 | - | - | 85 | 10.5 | 2.2 | 6.4 | 4.95 | 230.8 |
